CFG30/26/20 分享

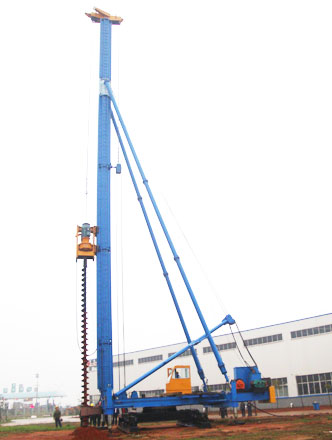

• CFG系列液压步履式长螺旋钻机是公司集多年桩工机械制造及施工经验基础上研发的新品。
• 包括桩架和钻进系统,结构合理,技术先进,性能可靠,比传统机型具有明显优势。
• 采用电液集中控制,全液压步履式底盘。
• 钻进系统的动力采用三环减速器,钻杆采用键式法兰联接。
• 可配超流态、高压注浆及干法成孔等施工工艺。
• 适用于粘土层、砾石层、砂土、湿陷性黄土等多种地层。

  • 产品特点
  • 技术参数
产品特点




主要特点:

全液压步履式多功能桩架桩,三点支撑立柱可前后左右进行调整,结构合理、技术先进、性能可靠、外形美观、使用灵活,“性能/价格”比优良;采用电液集中控制,工作运行平稳可靠,使用、保养、维修方便。该机拆装简单、方便,可自行起落导向立柱,安全可靠,主机能利用自身底盘自装自卸,无须大吨位吊车配合,转场搬运方便、快捷、费用低。钻进系统的动力头采用三环减速器,体积小、重量轻、承载能力大、使用寿命长。钻杆采用键式法兰联接,安全可靠拆卸快捷。可配超流态、高压注浆及干法成孔等施工工艺。

CFG系列液压步履式长螺旋钻机进行钻孔灌注桩作业,成孔效率高、质量好,无振动、无噪声、无污染,机械化程度高。

对于穿透沙、砾石层比锤击、沉桩法性能好,同时还有效地避免了锤击及振动沉桩对地基挤压而危机邻近建筑物的不良影响。该机适用于粘土层、砾石层、沙土、湿陷性黄土等多种地层,也可适用于地下水位较高的地层。因此,该机广泛应用于工业与民用建筑的桩基础施工,是一种特别适应城市建设、环保型的桩工机械产品。

技术参数
项      目单位CFG30CFG26
系统操纵方式 液控式液控式
立柱支撑方式 三点支撑三点支撑
额定负荷kN400320
立柱长度m32.528.5
立柱直径 ΦSmm720630
立柱导轨距离mm600×Φ102600×Φ102
立柱倾斜范围º前倾12º/后倾5º前倾12º/后倾5º
工作地面最大坡度º
主卷扬(1台)单绳拉力kN5050
绳速m/min2828
钢丝绳直径mmΦ21.5Φ21.5
副卷扬
     (1台)
单绳拉力kN2020
绳速m/min2020
钢丝绳直径mmΦ13Φ13
平台回转角度º0-3600-360
平台回转速度º/次15º/次15º/次
行走机构长船行走速度m/min0-4.30-4.3
长船行走步长mm20002000
短船行走速度m/min0-4.30-4.3
短船行走步长mm600600
长船接地比压Mpa0.0420.04
短船接地比压Mpa0.060.053
斜撑调整机构电机功率kW2222
液压系统压力Mpa1616
外形尺寸整机工作状态外形尺寸(长×宽×高)mm11000×7200×3600011000×6760×30000
整机运输状态外形尺寸(长×宽×高)mm10500×32400×215010000×30400×2150
长船最大外形尺寸(长×宽×高)mm10000×1200×50010000×1000×500
短船最大外形尺寸(长×宽×高)mm2000×3760×9002000×3760×900
整机重量  t~65.0~54.0
钻机性能参数成孔直径mmΦ400~Φ800Φ400~Φ600
动力头功率kW55×245×2
最大钻孔深度m3026
最大提拔力kN400300
单轴输出转速r/min2124.2
输出扭矩kN.m5035.5
