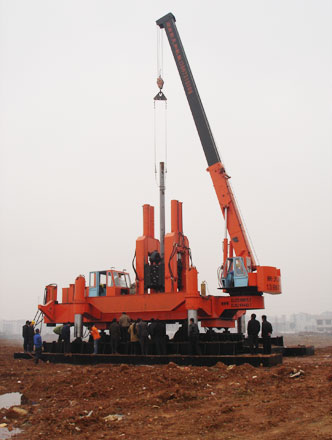

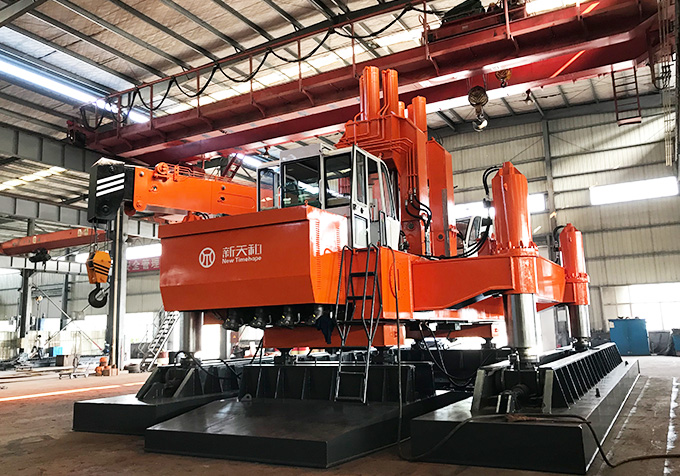

ZYC860B-B 分享

• 工作原理:先利用液压静力夹持 预制桩或H桩及其他异型刚桩,然后将被夹持的桩通过液压静力压入地基。
• 结 构:产品主要由夹桩机构、压桩机构、升降行走机构、起重机构、液压系统、电气系列等组成。
• 应用范围:适宜一般粘土、软弱土、砂层地基土等,特别是覆土不太厚的岩溶地区和持力层深的沿海地区优势更明显;施工无噪音,适宜在对噪音有限制有管制的市区内作业;施工无震动,适宜在危房、精密仪器附近及河口、地铁、立交桥等对震动有限制的地区施工。

  • 产品特点
  • 技术参数
产品特点

▪ 主要特点:
  预制桩的静压施工是利用静压力将预制桩平稳地压入地基的一种新型环保桩基础施工法。到八十年代随着压桩机械的发展和环保意识的增强逐步得到推广。目前静力压桩施工法已经在国内桩基础施工中普遍采用,并且除预制桩使用静力压桩外,H型钢桩和其它的异型钢桩也普遍采用了静力压桩施工法。

▪ 拥有五项最新专利技术和自主知识产权:



柔性连接技术
  新颖的中心轴浮动柔性自适应连接技术,荣获国家实用新型专利(专利号:200820158613.8)。


多功能压桩技术
  独创的抱压、顶压两用机型,荣获国家发明专利(专利号:02139875.5)。

油缸倒装技术
  油缸倒装结构形式,改变了油缸的受力状态,极大地提高了油缸的使用寿命,荣获国家实用新型专利(专利号:01249443.7)。
一体化边角桩机构技术
  独特的一体化整体边角桩压桩机构,有效地提高了边角桩压桩能力,荣获国家实用新型专利(专利号:200820158615.7)。

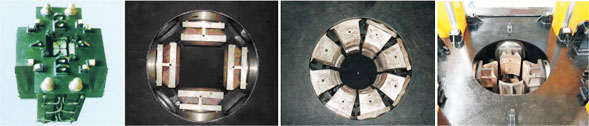

多点浮动自适应夹桩技术
  独创的多点浮动自适应夹桩机构,荣获国家实用新型专利(专利号:200820158614.2)。


技术参数
最大压桩力(tf)860适用桩型及规格(mm)



¢400-800

 □300-500


最快压桩速度(m/min)9.1随机吊车最大起重量(t)20
一次压桩行程(m)1.8有效吊桩长度(m)16
每次最大纵移行程(m)3.6最小边桩距离(mm)1380
每次最大横移行程(m)0.6最小角桩距离(mm)2800
最大升降行程(m)1.1最大接地比压(tf/m²)15.4/21.8
每次最大回转角度(°)11整机 重量 构成主机重量(t)209±2%
液压系统额定压力(MPa)25(20)可加水重量(t)0
液压油泵(台数×毫升/转)4×107+1×125

配重铁总重量(t)

651
电 机 功 率(台数× kW)

 4×37+1×37

设备总重量(t)860
